Torno CNC de bancada inclinada Tc40L con torneado y fresadora de torreta eléctrica

Información básica

N º de Modelo.	TC40Lx500mm
máx. Columpio sobre deslizamiento cruzado	Φ180mm
Semilla de huso	4000 rpm
Agujero del husillo	66 mm (50 mm después del mandril hidráulico)
Nariz del husillo	A2-6
mandril hidráulico	200 mm
Torreta de poder	Pragatti - 12 Estaciones (20X20mm)
Herramienta eléctrica de torreta	1 Ath30-Er25, 1rth30-Er25
contrapunto	Contrapunto hidráulico
Paquete de transporte	Caja de madera
Especificación	3,002,222,28M
Marca comercial	ESTOS SON
Origen	Provincia de Jiangsu
Código hs	8458110090
Capacidad de producción	200 piezas / año

Descripción del Producto

Tc40L Slant Bed CNC Lathe with Power Turret Turning and Milling Machine

CARACTERÍSTICAS
* Máquina de torno CNC de torneado y fresado con varillaje de 4 ejes
* La base y la cama de una sola pieza garantizan por completo una alta rigidez de la máquina
* La guía lineal de alta precisión de la marca Taiwán garantiza una precisión de posicionamiento más estable
* Adaptable a varios sistemas de control como GSK, Siemens, Fanuc

MODELO	CK40L
Controlador	Siemens 808DA ver.16
Distancia entre centros	500 mm	750 mm
máx. balancear sobre la cama	Φ450mm
máx. columpio sobre tobogán cruzado	Φ180mm
Huso
máx. Eje de velocidad	4000 rpm
Agujero del husillo	Φ 66 mm (50 mm después del mandril hidráulico)
Nariz de husillo	A2-6
Carrera y velocidad de alimentación
recorrido del eje X	240mm
Recorrido del eje Z	500mm	750 mm
Eje X/Z Avance rápido	15 / 15 m/min
Arrojar
Tipo	Mandril hidráulico hueco
Tamaño del mandril	200 mm
Torreta
Tipo	12 pos. Torreta de potencia Pragatti 1 ATH30-ER25,1RTH30-ER25
Número de estación de herramienta	12
Portaherramientas	20x20mm
manga de contrapunto
Tipo	Manguitos hidráulicos
Diámetro externo	75 mm
máx. viajar	80mm
Cono de diámetro	MT4
Motor
Tipo de motor de husillo	Motor de husillo SIEMENS Sevro
Potencia del motor del husillo	SIEMENS 11KW
Tipo de motor del eje X/Z	Motor incremental Siemens
Potencia del motor del eje X/Z	11B N/M	11 N/M
Motor de herramienta de torreta eléctrica	Siemens 11 N/M
Potencia de la bomba de refrigerante	370W
Dimensiones de la máquina
Tipo de guía y tornillo	Guía lineal y tornillo de Taiwán
Dimensión total (L×W×H)	2800x1800x1800mm	3150x1800x1800mm
Tamaño del embalaje (L×W×H)	3000x2000x2000mm	3450x2000x2000mm
Peso neto/bruto	3100/3400kg	3300/3600kg

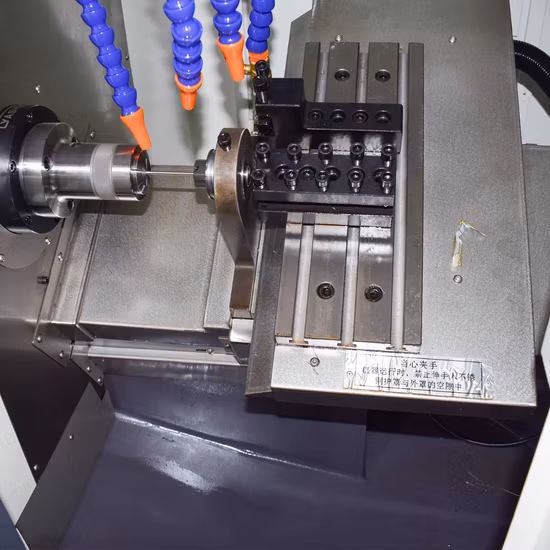

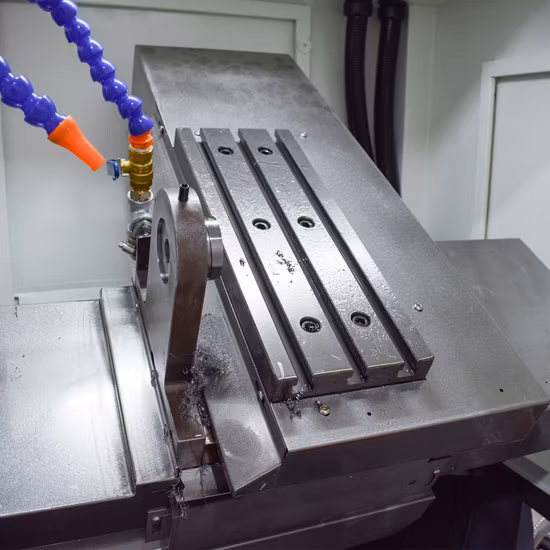

Imágenes de la máquina

Tc40L Slant Bed CNC Lathe with Power Turret Turning and Milling Machine

MARICÓN

•P1. ¿Cómo puedo obtener una cotización?

Déjanos un mensaje con tus requisitos de compra y te responderemos lo antes posible.

Y puede contactarnos directamente por teléfono. +86 18501566670

•P2. ¿Puede proporcionar una máquina personalizada o SPM (máquina de propósito especial)?

Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.

•P3. ¿Puede proporcionar capacitación para operar máquinas CNC?

Sí, hay capacitación gratuita disponible en nuestra fábrica.

•P4. ¿Qué hay de su precio?

Envíame detalles sobre lo que necesitas, obtendrás el mejor precio en China.

•P5. ¿Cuáles son sus términos de garantía?

Suministraremos un reemplazo para las piezas que resulten defectuosas por un período de 12 meses, a partir de la fecha del conocimiento de embarque de la máquina. La garantía extendida está disponible en el momento de la compra.

•P6. ¿Cuál es el tiempo de entrega y cuál es el paquete?

Normalmente, el tiempo de entrega es de aproximadamente 30-45 días. Todas nuestras máquinas de torno están embaladas con un paquete apto para el mar.
